Предназначены для передачи и распределения электроэнергии в стационарных установках с номинальным переменным напряжением 0,66 кВ и 1,0 кВ частоты 50 Гц. Выполняются из круглой мягкой медной и алюминиевой проволоки. Оболочка и изоляция выполнены из ПВХ пластиката.


ВБбШв, ВБбШвнг, ВБбШвнгд

ВБбШв, ВБбШвнг, ВБбШвнгд

Каталог кабельно-проводниковой продукции | 2011Скачать PDF

Назначение: Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.


Жила:
Круглая из мягкой медной проволоки.
При сечении от 16 мм2 выполняется многопроволочной.
Из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил.
Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения
или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 — с нулевой или заземляющей жилой.

Изоляция:

Изоляционный ПВХ пластикат.

Защитный покров:

Броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марки ВБбШнг из ПВХ пластиката пониженной горючести.

Оболочка:
Изоляционный ПВХ пластикат.

Условия эксплуатации и монтажа:
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Кабели марки ВБбШнг не распространяют горение при прокладке в пучках.

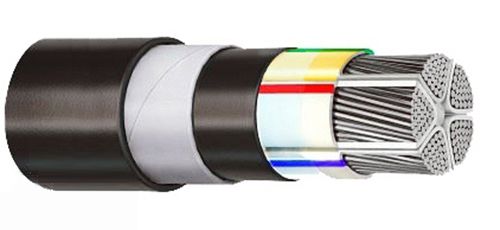

АВБбШв, АВБбШвнг, АВБбШвнгд

АВБбШв, АВБбШвнг, АВБбШвнгд

Каталог кабельно-проводниковой продукции | 2011Скачать PDF
Назначение: Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.
Жила:
Круглая из мягкой алюминиевой проволоки.
При сечении от 25 мм2 выполняется многопроволочной.
Из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил.
Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения
или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой.

Изоляция:
Изоляционный ПВХ пластикат.

Защитный покров:
Броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марки ВБбШнг из ПВХ пластиката пониженной горючести.

Оболочка:
Изоляционный ПВХ пластикат.

Условия эксплуатации и монтажа:
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Кабели марки ВБбШнг не распространяют горение при прокладке в пучках.

* Примечание
Также изготавливаются с оболочкой и изоляцией с ПВХ пластиката пониженной горючести
под маркой АВБбШвнг, и с оболочкой и изоляцией пониженной горючести и с низким
дымовыделением под маркой АВБбШвнгд.
